Beschreibung

Feldname

Auch für Label, die nicht aus der Datenbank gefüllt werden, müssen Feldnamen vergeben werden. Sie sollten so gewählt werden, dass man schon am Namen die Bedeutung erkennen kann. In diesem Beispiel soll der Name des ersten Labels „lbl.Lieferdatum“ heißen. Das Kürzel „lbl“ gefolgt von einem Punkt soll uns zeigen, dass es sich um einen Label handelt.

Sortierung

Die Sortierung ist bei Labeln, die nicht aus der DB gefüllt werden, nicht wichtig und kann auf 0 stehen gelassen werden.

Feldtyp

Der Feldtyp für die Beschriftungsfelder muss natürlich Label sein.

Datenformat

Wenn der Label aus der Datenbank gefüllt wird, kann es nötig sein, ein anderes Format als „Character“ einzugeben. In unserem Beispiel reicht CHARACTER.

Zeile und Spalte

Die Position kann entweder über ein Raster oder pixelgenau angegeben werden. Sollen es Pixel sein, so ist ein kleines p an die Zahl anzuhängen (z.B.: 125p). In unserem Beispiel sollen die Felder sich am Raster orientieren, also Spalte 1 und Zeile 1.

Länge

Wie viel Zeichen darf der Label lang sein. Soll der Text „Lieferdatum“ erscheinen, so muss hier mindestens eine 11 eingetragen werden.

Beschriftung

Lieferdatum

Tipptext

Ist ein Hinweistext, der erscheint, wenn der Mauszeiger über diesem Feld steht. Bleibt hier leer. Mit der Zeichenfolgen %N kann man in Tipptexten Zeilenumbrüche definieren.

Feldname

Zeile

Spalte

Länge

Beschriftung

Lbl.Lieferdatum

1

1

15

Lieferdatum

Lbl.LKW

2

1

15

LKW

Lbl.Beladeort

7

1

15

Beladeort

Lbl.Container

8

1

16

Container/Kessel

Lbl.Menge

10

1

15

Menge

Beschreibung

Feldname

Hier muss der Feldname so eingetragen werden, wie er in der Datenbank steht. Also: Lieferdatum

Sortierung

In diesem Beispiel sollen die Daten alle aus derselben Relation kommen. Daher ist die Reihenfolge hier nicht wichtig.

Feldtyp

Der Feldtyp für das Eingabefeld soll Singelline-Text sein.

Datenformat

Hier muss das benötigte Format hinterlegt werden. Bei Datum ist es „Datum(10-Stellig)“. Auswahl der möglichen Formate mit F3. Nach Eingabe dieses Formates verschwindet das Register „Eingabeprüfung“, da eine Eingabeprüfung schon durch dieses Format vorgegeben ist.

Zeile und Spalte

Analog zu den Labeln, soll die Positionierung am Raster erfolgen. Für das Lieferdatum also Zeile 1 und Spalte 21.

Länge

Die Länge ist bei Feldern vom Typen Datum fest auf 10 eingestellt und kann nicht geändert werden.

Tipptext

Bleibt leer.

Eingabefeld

Wir wollen hier Daten erfassen, also Ja. Es steht dann das Register Eingabefeld zur Verfügung.

Beschreibung

Eingabe erforderlich

Wenn für jeden Datensatz, den man erfassen will, in diesem Feld ein Wert stehen muss, so muss hier ein Ja stehen. Das Lieferdatum ist ein Pflichtfeld, also Ja

Nicht Löschen

Dies bedeutet, dass nach dem Speichern dieses Feld nicht gelöscht wird, sondern der vorher eingegebene Inhalt erhalten bleibt. Auch springt der Cursor nicht wieder in dieses Feld, sondern in das erste Feld, in dem bei „nicht Löschen“ ein Nein steht. Da das Lieferdatum meist das Tagesdatum ist, soll es die einmal eingegebene Information behalten

Beschreibung

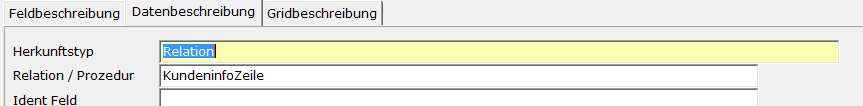

Herkunftstyp

Um Daten zu erfassen bzw. zu ändern, ist nur der Herkunftstyp „Relation“ möglich.

RelationR

Sämtliche Werte sollen in der Relation Aeinszusatz3 gespeichert werden. Existiert dieses Feld noch nicht in der Relation, so wird es automatisch angelegt.

Ident Feld

Hier muss der Name des eindeutigen Schlüssels der Relation hinterlegt werden. Bei den Relationen Aeinszusatz1 bis Aeinszusatz5 heißt dieses Feld Ident.

Refresh

Bei Herkunftstyp SQL kann man einstellen, dass beim Wiedereinstieg in die Maske aus einer überlagernden Maske die Daten erneut geladen werden. Diese Funktion kann auch direkt z.B. vom Makro aus angestoßen werden. Der Aufruf lautet: dbx_io („AISREFRESH“) und es werden dann alle Daten zu den Feldern, die mit Refresh = Ja belegt sind neu geladen. Wird ein Refresh ausgeführt, so wird auch die Pascalfunktion, die nach dem Laden der Daten aufgerufen wird, erneut ausgeführt.

Beschreibung

Feldname

Hier muss der Feldname so eingetragen werden, wie er in der Datenbank steht. Also: LKW

Sortierung

In diesem Beispiel sollen die Daten alle aus derselben Relation kommen. Daher ist die Reihenfolge hier nicht wichtig.

Feldtyp

Der Feldtyp für die Eingabefelder muss natürlich Singelline-Text sein.

Datenformat

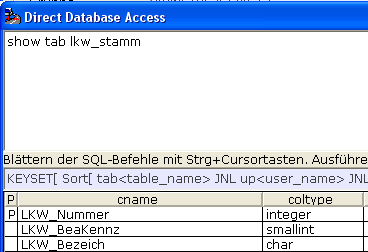

Hier muss das benötigte Format hinterlegt werden. Der LKW wird in der Relation durch eine Nummer eindeutig identifiziert. Das Datenformat muss also analog der Nummer im LKW_Stamm gewählt werden. Herausfinden kann man die Formate von existierenden Feldern über Relationsinfo (RLF) oder über OSQL mit „show tab Relationsname“.

Der Feldtyp ist also Integer!

Zeile und Spalte

Analog zu den Labeln, soll die Positionierung am Raster erfolgen. Für das Lieferdatum also Zeile 2 und Spalte 21.

Länge

Die Länge bei Integerfeldern sollte zwischen 1 und 9 liegen.

Maximale länge

Ist auf der Maske zu wenig Platz, so kann durch Angabe einer maximalen Länge dieses Problem gelöst werden. Tritt eher bei Textfeldern auf.

Tipptext

Beschreibender Hinweistext. Kann leer bleiben.

Eingabefeld

Wir wollen hier Daten erfassen, also Ja. Es steht dann das Register Eingabefeld zur Verfügung.

Beschreibung

Eingabe erforderlich

Wenn für jeden Datensatz, den man erfassen will, in diesem Feld ein Wert stehen soll, so muss hier ein Ja stehen. Auch LKW sich ist ein Pflichtfeld, also Ja.

Nicht Löschen

Dies bedeutet, dass nach dem Speichern dieses Feld nicht gelöscht wird, sondern der vorher eingegebene Inhalt erhalten bleibt. Auch springt der Cursor nicht wieder in dieses Feld, sondern in das erste Feld, in dem bei „nicht Löschen“ ein Nein steht. Der LKW ändert sich normalerweise pro Eingabe, deswegen soll dieses Feld jedes Mal gelöscht werden und der Cursor in dieses Feld springen: „Nein“

Itembox

Da hier nur LKW’s eingegeben werden sollen, die auch im LKW_Stamm vorhanden sind, können wir eine Itembox hinterlegen, die auf die Daten im LKW_Stamm zugreift. Eine Liste der Itemboxen erhält man mit F3. Die Itembox muss hier IB_LKW heißen.

Itembox Information

Häufig gibt es zusätzliche Informationen zu Feldern, die sich auf andere Relationen beziehen. In diesem Beispiel ist es die Bezeichnung des LKW’s, die uns interessiert, da man mit der Nummer nicht unbedingt immer viel anfangen kann. Diese Information kann man hier erhalten. Dabei muss man das Feld in der Relation LKW_Stamm angeben gefolgt von „>“ und dem Maskenfeld. Also:

Das Maskenfeld LKWTEXT muss natürlich auch angelegt werden(s.u.).

Man könnte auch noch mehr Informationen aus der Itembox herauslesen. Dazu kann man, mit Komma getrennt, weitere Felder in der obigen Syntax angeben. Also:

Alle Felder, die aus der Relation gelesen werden, müssen in der Returnliste stehen. Siehe dazu Dokumentation Itembox.

Beschreibung

Herkunftstyp

Um Daten zu erfassen bzw. zu ändern, ist nur der Herkunftstyp Relation möglich.

RelationR

RSämtliche Werte sollen in der Relation Aeinszusatz3 gespeichert werden. Existiert dieses Feld noch nicht in der Relation, so wird es angelegt.

Ident Feld

Hier muss der Name des eindeutigen Schlüssels der Relation hinterlegt werden. Bei den Relationen Aeinszusatz1 bis Aeinszusatz5 heißt dieses Feld Ident.

Feldname

Feldformat

Zeile

Spalte

Länge

Eingabefeld

Datenbeschreibung

Lieferdatum

Datum(10-Stellig)

1

21

10

Ja

Relation AeinsZusatz3 Identfeld Ident

LKW

Integer

2

21

8

Ja

Relation AeinsZusatz3 Identfeld Ident

LKWTEXT

Character

2

31

30

Nein

--

Beladeort

Character

7

21

30

Ja

Relation AeinsZusatz3 Identfeld Ident

Container

Character

8

21

30

Ja

Relation AeinsZusatz3 Identfeld Ident

Menge

Numeric (2 Nachkomma)

10

21

15

Ja

Relation AeinsZusatz3 Identfeld Ident
