Darstellungsart Skala



Administration Beschreibung: clip_image001 Menü Beschreibung: clip_image001 DashboardBeschreibung: clip_image001 Variante Kachel

oder

Direktsprung [DASH] Beschreibung: clip_image001 Variante Kachel



Neben den hier beschriebenen Feldern stehen zusätzlich alle Felder aus dem Basisdesign zur Verfügung.

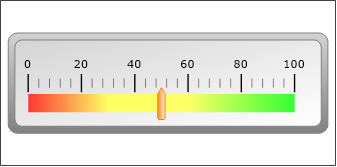

Ein Bild, das Text, Uhr, Screenshot enthält. Automatisch generierte Beschreibung

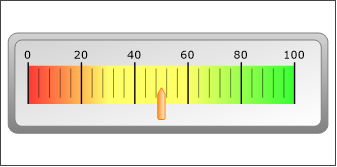

Ein Bild, das Text, Uhr enthält. Automatisch generierte Beschreibung

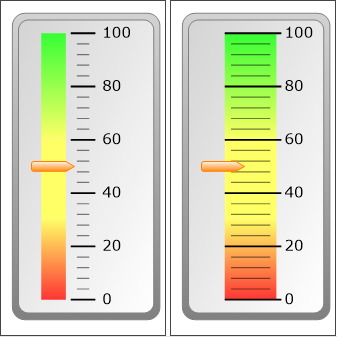

Ein Bild, das Diagramm enthält. Automatisch generierte Beschreibung



Skala



Die Skala ähnelt sehr dem Fortschrittsbalken, hat jedoch ein paar mehr Einstellmöglichkeiten:



Minimum

muss den Datenbanktypen integer liefern. Standard ist 0



Maximum

muss den Datenbanktypen integer liefern. Standard ist 100.



Value

Der Wert wird durch den Zieger dargestellt. Er muss den Datenbanktypen integer liefern und zwischen Minimum und Maximum liegen.

Majorinterval

Das Intervall des Markers unter den Zahlen. Standartmäßig wird dieses Intervall mit (Maximum-Minimum) / 5 berechnet.



Minorinterval

Das Intervall für die kleineren Markierungen. Standartmäßig wird dieses Intervall mit Majorintervall / 5 berechnet.





Farbangaben

Die Skala kann in bis zu drei Farbbereiche unterteilt werden.



LowerFillingColor



Die Farbe am linken Rand, in den Beispielabbildungen ist es die Farbe #FF3333. Wenn keine Farbe angegeben wird, dann wird die Hintergrundfarbe verwendet. Es wird ein Verlauf von LowerFillingColor auf Fillingcolor dargestellt.



LowerFillingTo



Eine Zahl, die zwischen Minimum und Maximum liegen muss. Diese Zahl gibt die Breite an, die LowerFillingColor einnehmen darf. Setzt man diesen Wert auf Minimum werden nur FillingColor bzw. UpperFillingColor dargestellt.
Hinweis: Soll es so aussehen, als ob nur zwei Farben verwendet werden, so setzt man LowerFillingTo auf Minimum.



FillingColor



Die Farbe wird zwischen zwischen LowerFillingTo und UpperFillingFrom dargestellt.



UpperFillingColor



Die Farbe am rechten Rand, in den Beispielabbildungen ist es die Farbe #33FF33. Wenn keine Farbe angegeben wird, dann wird die Hintergrundfarbe verwendet. Es wird ein Verlauf von Fillingcolor auf UpperFillingcolor dargestellt.



UpperFillingFrom



Eine Zahl, die angibt ab welcher Position der Bereich für UpperFillingColor beginnt. Er muss zwischen Minimum und Maximum liegen.



Orientation



Orientation kann sein horizontal (Standard) oder vertical



Overlap



Sollen die Markierungen über dem Farbbalken sitzen, dann muss hier eine 1 geliefert werden. Standard ist 0.





Beispielview:


create view p_dash_skala
select



   0   as Minimum ,               -- Wenn nicht angegeben, dann 0

   100 as Maximum,                -- Wenn nicht angegeben, dann 100

   32  as Value,                  -- muss sollte zwischen minimum und maximum liegen.

  -- 20 majorinterval,            -- Optional. Wenn nicht gesetzt dann (maximun-minimum)/5

  -- 6 minorinterval,             -- Optional. Wenn nicht gesetzt dann majorinterval/5

   '#ff3333' LowerFillingColor ,  -- Linker Farbwert

   '#ffff66' FillingColor ,       -- mittlerer Farbwert

   '#33ff33' UpperFillingColor ,  -- rechter Farbwert

   30 LowerFillingTo,             -- Grenze zwischen linkem und mittlerem Farbwert

   60 UpperFillingFrom,           -- Grenze zwischen mittlerem und rechtem Farbwert

   'horizontal' as orientation,   -- Ausrichtung der Skala. Kann >vertical< oder >horizontal< sein(default).

   0 as Overlap                   -- Bei 1 liegt die Farbe hinter der Skala
