Darstellungsart Tachometer

Administration Beschreibung: clip_image001 Menü Dashboard Variante Kachel

oder

Direktsprung [DASH] Beschreibung: clip_image001 Variante Kachel

Neben den hier beschriebenen Feldern stehen zusätzlich alle Felder aus dem Basisdesign zur Verfügung.

Tachometer

Für das Tachometer können in der View/Prozedur folgende Felder eingerichtet werden:

Minimum

Der minimale Wert des Tachometers. Der Standardwert ist 0.

Maximum

Der maximale Wert des Tachometers. Der Standardwert ist 100.

Value

Mit dem Feld Value wird der Wert angegeben, der mit dem Zeiger dargestellt werden soll. Der Wert wird außerdem im unteren Bereich des Tachometers (unterhalb des Zeigers) angezeigt. Er muss zwischen Minimum und Maximum liegen.

Majorinterval

Das Intervall für die Hauptmarkierungen (mit den Zahlen). Standartmäßig wird dieses Intervall mit (Maximum-Minimum) / 10 berechnet.

Minorinterval

Das Intervall für die kleineren Markierungen. Standartmäßig wird dieses Intervall mit Majorinterval / 5 berechnet.

Farbangaben

Das Tachometer kann in bis zu drei Farbbereiche unterteilt werden.

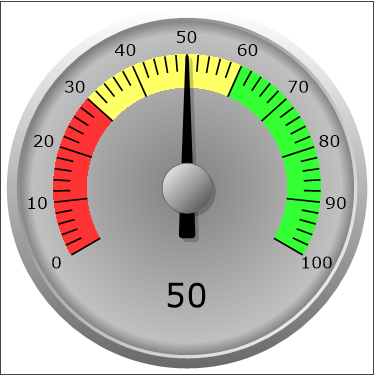

LowerFillingColor	Mit LowerFillingColor wird die Farbe am linken Rand angegeben. In der Beispielabbildung ist es die Farbe #FF3333. Wird keine Farbe angegeben, dann wird die Hintergrundfarbe verwendet.
LowerFillingTo	Mit diesem Feld wird angegeben, bis zu welchem Wert die LowerFillingColor angezeigt werden soll. Der Wert muss zwischen dem Minimum und dem Maximum liegen.
FillingColor	Hier wird die Farbe angegeben, die zwischen LowerFillingTo und UpperFillingFrom dargestellt werden soll. In der Beispielabbildung wird die Farbe #ffff66 verwendet.
UpperFillingColor	Mit UpperFillingColor wird die Farbe am rechten Rand angegeben. In der Beispielabbildung ist es die Farbe #33FF33. Wird keine Farbe angegeben, dann wird die Hintergrundfarbe verwendet.
UpperFillingFrom	Mit diesem Feld wird angegeben, ab welchem Wert die UpperFillingColor angezeigt werden soll. Der Wert muss zwischen dem Minimum und dem Maximum liegen.

Hinweis:

Sollen in dem Tachometer nur zwei verschiedene Farben dargestellt werden, so kann man das Feld LowerFillingTo auf 0 setzen. Dann werden nur die FillingColor und die UpperFillingColor angezeigt.

Beispielview:

CREATE VIEW p_dash_tacho AS

select

0 as Minimum, -- Wenn nicht angegeben, dann 0

100 as Maximum, -- Wenn nicht angegeben, dann 100

50 as Value, -- muss zwischen minimum und maximum liegen.

-- 20 majorinterval, -- Optional. Wenn nicht gesetzt dann (maximun-minimum)/10

-- 5 minorinterval, -- Optional. Wenn nicht gesetzt dann majorinterval/5

'#ff3333' LowerFillingColor , -- Linker Farbwert

'#ffff66' FillingColor , -- mittlerer Farbwert

'#33ff33' UpperFillingColor , -- rechter Farbwert

30 LowerFillingTo, -- Grenze zwischen linkem und mittlerem Farbwert

60 UpperFillingFrom -- Grenze zwischen mittlerem und rechtem Farbwert
