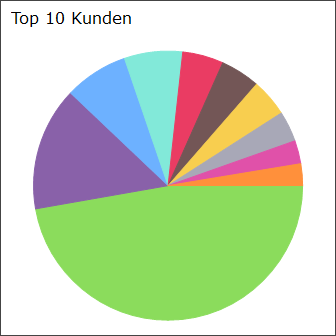

Darstellungsart Tortendiagramm

In einem Tortendiagramm können bis zu zehn Datensätze („Tortenstücke“) angezeigt werden. Der Wert und die Bezeichnung des Datensatzes werden in der View/Prozedur mit den Feldern Wert und Label angegeben.

Im Tortendiagramm besteht die Möglichkeit kleinere Tortenstücke in einem einzelnen Tortenstück („Sonstige“) zusammenzufassen. Dazu wird in der View/Prozedur dem Feld OthersCategoryInPercent ein Wert größer 0 zugewiesen. Mit diesem Wert gibt man eine Schwelle an, unter der alle Tortenstücke zusammengefasst werden. Beispiel:

In der View wird für das Feld OthersCategoryInPercent eine 2 angegeben. Dann werden alle Datensätze, die weniger als 2% ausmachen, in dem Tortenstück „Sonstige“ zusammengefasst.

Auf dem Tortenstück „Sonstige“ kann keine Klick-Funktion ausgeführt werden. Des Weiteren wird im Tooltip nur der Text „Sonstige“ angezeigt.

Mithilfe des Feldes LegendVisible kann eingestellt werden, ob die Legende standardmäßig ein- oder ausgeblendet ist. Unabhängig von dieser Option kann die Legende über die Funktion Legende ein-/ausblenden (rechte Maustaste auf der Kachel) aktiviert bzw. deaktiviert werden. Des Weiteren ist die Position (LegendPosition) und die Ausrichtung (LegendOrientation) der Legende über die View/Prozedur einstellbar. Mögliche Werte sind:

Im Tortendiagramm besteht die Möglichkeit die Klick-Funktion über die Legende auszuführen.

Mit dem Feld SliceTooltip kann der Tooltip über HTML formatiert werden. Der Tooltip erscheint, wenn der Mauszeiger über einen Datenpunkt des Diagramms bewegt wird. Existiert das Feld SliceTooltip nicht in der View/Prozedur, so wird der Tooltip nicht angezeigt.

CREATE VIEW p_dash_torte AS

select

top 10 sum(wabewWert) as wert,

'Top 10 Kunden' as header, -- Wird kein header angegeben, steht der Platz dem Mittelteil zur Verfügung.

'solid' as borderstyle, -- Mögliche Wert sind: >none<(standard), >solid<, >raised<, >inset<

'68/68/68' as bordercolor, -- Bei Borderstyle = Solid muss man noch die bordercolor festlegen

-- Pro Tortenstück muss ein Datensatz mit dem

-- >wert< des Kuchenstücks und dem

-- >label< des Kuchenstücks zurückgeliefert werden

'bottom' as LegendPosition,

'0' as LegendVisible,

'horizontal' as LegendOrientation,

ks.kundBezeich as label,

ks.KundId as Id1

from warenbewegung wb

join v_posiWare vp on vp.wabewId = wb.wabewId

join vorgangstamm vs on vs.V_Id = vp.V_Id

join Kundenstamm ks on ks.KundId = vs.KundIdZuord

where vs.V_Klassnummer = 700 and ks.KundNummer

group by ks.kundId, ks.kundNummer, ks.kundBezeich

order by wert desc
